الماس فرزکاری

الماس برای فرزکاری و فواید آن

مهم ترین دلیل استفاده از ابزارهای برشی نظیر الماس فرزکاری، تراشیدن فلزات مختلف است. این ابزارها باعث می شوند که عملیات ماشین کاری دقیق تر عمل کند.

تنوع ابزارهای برشی به حدی زیاد است که شما می توانید با توجه به جنس قطعه، سایز قطعه و نوع برش ابزار مناسب را انتخاب کنید. انتخاب ابزار مناسب با توجه به

ویژگی های قطعه و ویژگی های برش باعث می شود طول عمر ابزار افزایش پیدا کند.

جنس مورد استفاده در خود ابزار نیز در طول عمر آن تاثیر گذار است معمولا ابزارهای برشی از جنس فولادهای تندبْر HSS، آلیاژهای ریختنی، كبالت، كار بایدها،

سرامیك‌ها و سرمت ها،CBN و الماس‌ها هستند که هر جنس در صنایع و برشکاری های خاصی کاربرد دارد. در زیر قصد داریم شما را با انواع این تیغچه ها و

کاربردهای آن آشنا کنیم.

الماس فرزکاری چیست؟

کار گرفته شده در این ابزارها، یکی از سخت ترین ماده های موجود در جهان است و ابزارهای الماسی جزو پر کاربرد ترین ابزارهای صنایع فرزکاری و برشکاری هستند.

الماس فرزکاری یکی از ابزارهای پرکاربرد می باشد که با نام های دیگری نظیر اینسرت فرزکاری یا تیغچه ی فرزکاری نیز شناخته شده می باشد.

این ابزار مناسب ترین ابزار برای براده برداری و برش کاری بر روی فلزات است. در فرآیند باربرداری تیغچه فرزکاری یکی از مهم ترین اجزا می باشد که اگر به

کار گرفته نشود عملا هیچ گونه فرایندی انجام نمی شود.

اینسرت فرزکاری در صنایع قابل تعویض است و در صورت خرابی قطعه می توان نمونه جدید را جایگزین کرد. کارایی های متنوع این ابزار آن را به پرکاربردترین و

مقاوم ترین جنس در بازار تبدیل کرده است به طوری که در ترکیبات این محصول از سخت ترین ماده های جهان و از آلیاژ فلزات سختی همچون کارباید، تیتانیوم،

مولیبدن و وانادیوم استفاده می شود و این ترکیبات فوق العاده در کنار هم محصولی را تولید کرده اند که قابلیت باربرداری فلزات مختلفی همچون آهن، مس، برنج، آلومینیوم

را دارا می باشد.

برای اینکه لبه این الماس ها دچار سایش نشود و طول عمر آن ها کوتاه نشود برای تراش فلزاتی چون چدن و فولاد نرم و کم کربن از این ابزارها استفاده نمی شود.

الماس فرزکاری به دلیل داشتن انبساط حرارتی پایین در ساخت آن ها نهایت دقت را به کار می برند تا محصول نهایی از استانداردهای لازم و ضروری برخوردار باشد.

داشتن ضریب اصطکاک بسیار پایین در اینسرت های فرزکاری و تحمل دمای بسیار بالا موجب شده است که این ابزارها در دمای بالای ۹۰۰ درجه سانتی گراد کیفیت

و کارایی خود را از دست ندهد و گرما و دمای زیاد را به خوبی تحمل کنند.

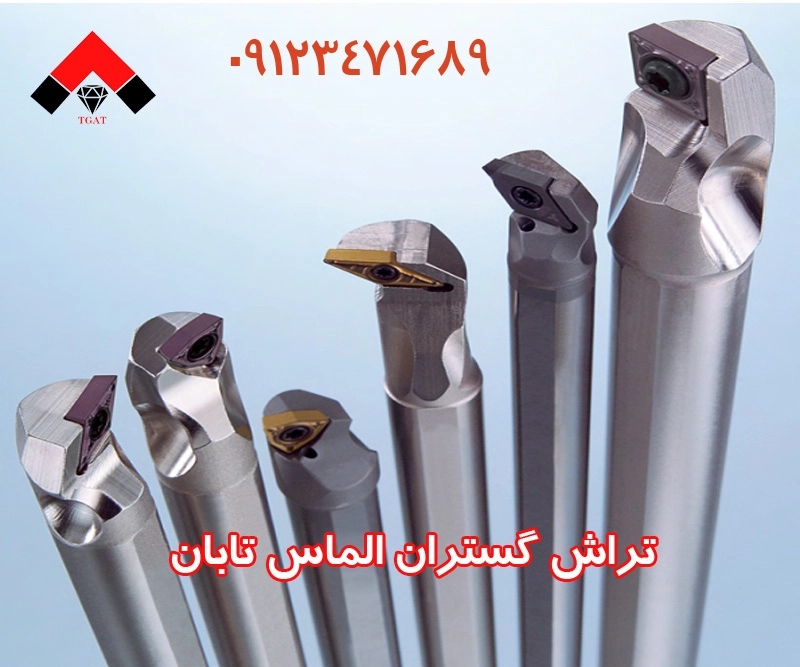

ویژگی های الماس فرزکاری

یکی از مهم ترین ویژگی الماس درجه سختی بالای آن می باشد که نسبت به قطعاتی که بر روی آن ها فرزکاری انجام می شود چندین برابر سخت تر و مستحکم تر

است. ویژگی دوم مقاومت حرارتی بالا می باشد که سبب می شود هنگام ماشین کاری و ایجاد حرارت زود فرسوده و خراب نشود.

از دیگر ویژگی های ارزنده اینسرت فرزکاری می توان به مقاومت بالای آن در برابر سایش اشاره کرد و اگر ابزار با توجه به جنس قطعه انتخاب شود می تواند سال های

زیادی بدون فرسایش کار کند.

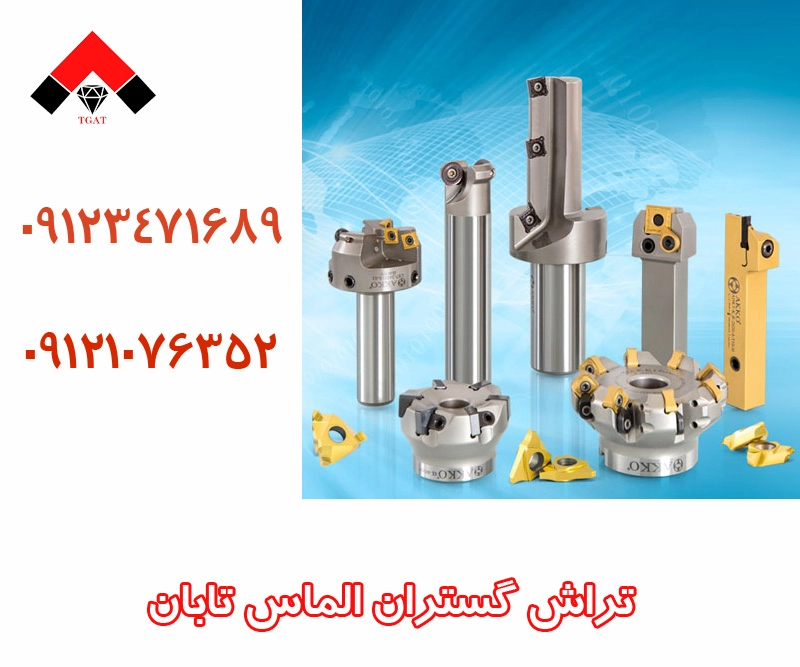

کاربرد الماس فرزکاری

با توجه به اینکه عملیات فرزکاری آخرین و نهایی ترین مرحله ماشین کاری بر روی قطعات تولیدی است پس با این وجود کاربرد الماس برای فرزکاری به عنوان یک ابزار صنعتی

بسیار چشمگیر و حائز اهمیت است. این ابزار در صنایع مختلف پزشکی، فضایی، رایانه و دفاعی کاربرد دارد که استفاده از آن روز به روز در حال افزایش است.

فرزکاری برخلاف فرآیند تراشکاری، قطعه ثابت است. الماس فرزکاری عملیات متنوعی را انجام می دهد که هر عملیات را با یک نوع تیغچه انجام می دهند. در زیر به چندین

مورد از آن اشاره می کنیم.

کف تراشی یا Plane Milling: اصطلاحا فرزکاری سطوح بالایی و پایین قطعه فلزات را کف تراشی می گویند.

پیشانی تراشی: فرزکاری سطوح جانبی قطعه را پیشانی تراشی می نامند. این عملیات بسته به نوع ماشین فرزکاری انجام می شود. که ماشین ها در نوع افقی و عمودی

وجود دارند و پیشانی تراشی با استفاده از تیغه فرزهای انگشتی برای سطوح با مساحت کم یا تیغه های پیشانی تراشی برای سطوح با مساحت زیاد در ماشین های عمودی

کاربرد دارد.

 بغل تراشی

این عملیات با استفاده از تیغه های پولکی انجام می شود و دقیقا مشابه پیشانی تراشی است با این تفاوت که توسط ماشین های فرزکاری عمودی انجام می شود.

پله تراشی

در واقع به ایجاد اختلاف ارتفاع بین سطوح قطعه کار گفته می شود این عملیات با استفاده از اینسرت های غلطکی و دیسکی در ماشین های افقی و

اینسرت های تیغه انگشتی در ماشین های عمودی انجام می شود.

شیب تراشی: برای شیب تراشی از انواع دستگاه های افقی و عمودی استفاده می شود و با توجه به قطعه کاری و شیب لازم می توان تیغچه مناسب را انتخاب کرد.

شیار تراشی: برای ایجاد شیارها با اشکال مختلف می توان از ابزارهای فرزکاری استفاده کرد. شیارها مقاطع و ضخامت مختلفی دارند که برای هر کدام یک نوع اینسرت

استفاده می شود. در شیارهای با مقاطع مربعی از اینسرت های پولکی با دستگاه فرزکاری افقی استفاده می شود و در ماشین های عمودی تیغچه های انگشتی برای ایجاد

شیارهای با مقاطع مربعی به کار گرفته می شود.

اما در شیارهای T شکل فقط با تیغچه های انگشتی و فرزکاری عمودی قابل انجام است. برای شیارهای V شکل از تیغه فرزهای زاویه دار یک طرفه و دو طرفه در هر دو

ماشین افقی و عمودی می توان بهره گرفت. اما برای شیارهای داخلی و خارجی دم چلچله ای از تیغه فرزهای انگشتی دم چلچله ای استفاده می شود. به طور کلی عملیات

فرزکاری عملیات حساس و دقیقی است و کاملا باید با توجه به نوع کار از تیغه ی مناسب استفاده شود.

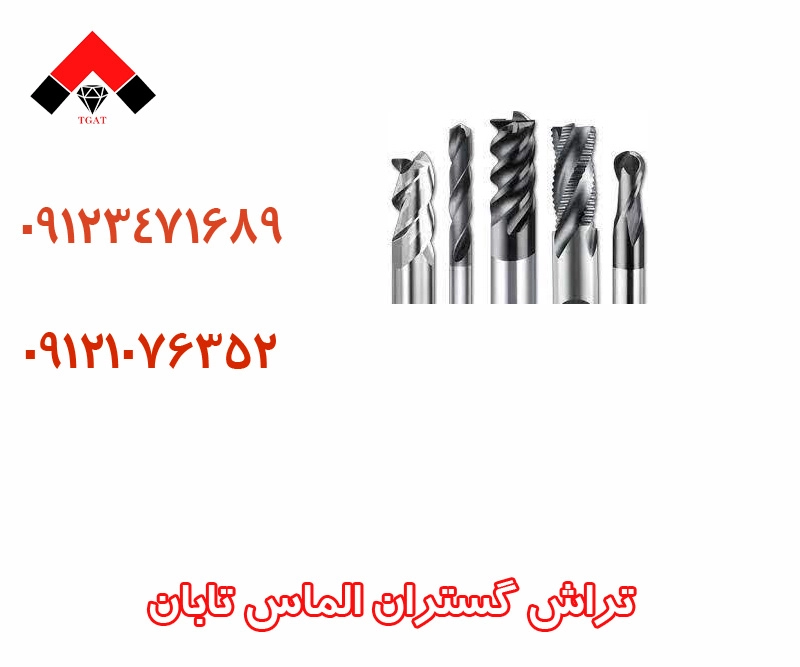

انواع الماس فرزکاری

در دستگاه های فرزکاری برای انجام انواع عملیات فرزکاری بر روی قطعات از انواع الماس فرزکاری استفاده می شود. این تیغچه ها بر اساس ماهیت، جنس و شکل

انواع متفاوتی دارند و هر تیغه برای دستگاه خاص و برش خاصی طراحی می شود.

علت رواج این ابزارها در فرآیندهای تولید قطعات، قابلیت اجرای طیف وسیعی از ماشین کاری می باشد.

در زیر به انواع تیغه های فرزکاری با کارکرد آن ها اشاره می کنیم.

اینسرت های فرزکاری غلطکی

برای ماشین کاری سطوح تخت و رو تراشی از این ابزار استفاده می شود و در ماشین های افقی کاربرد دارد. اساس کار این اینسرت به این صورت است که

لبه ی برش در محیط ابزار قرار می گیرد و می توانند به صورت ساده، موازی با محور چرخش یا مارپیچ باشند.

برخی نمونه های فرزهای غلطکی از دندانه های مارپیچ استفاده می کنند چون نفوذ ابزار به داخل قطعه کاری آرامتر است و باعث می شود ضربه کمتری وارد شود.

تیغه فرزهای غلطکی پیشانی تراش

در ماشین های عمودی وقتی بخواهند بر روی یک سطح صاف و یا بر روی پله فرزکاری انجام دهند باید از مدل غلطکی پیشانی تراش استفاده کنند. این ابزار مخروطی

شکل علاوه بر اینکه در محیط خود لبه برنده دارد در پایین تیغه هم لبه های برنده دارد.

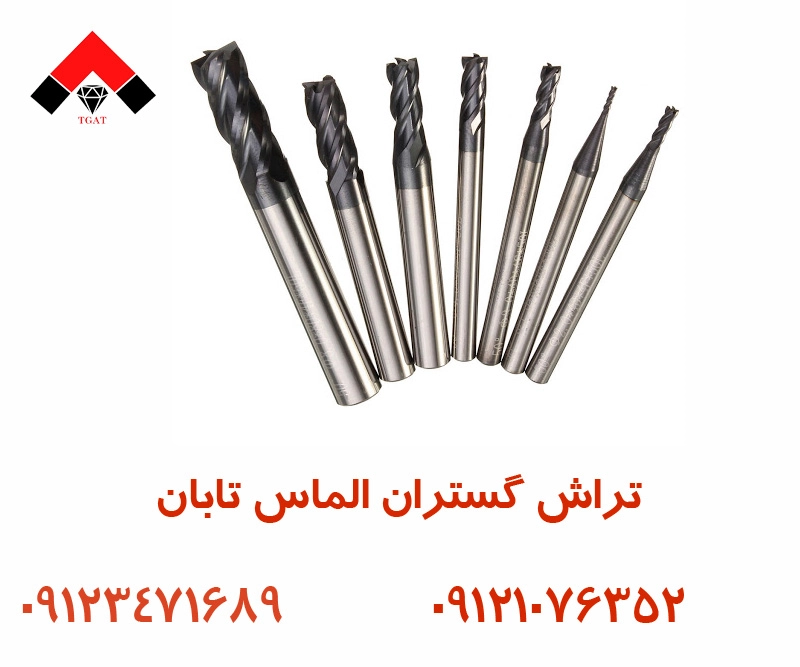

تیغه فرزهای انگشتی

در دستگاه های عمودی بیشترین کاربرد، مربوط به تیغه های انگشتی است. ظاهر این اینسرت فرزکاری شبیه مته است و با قطر کم هم در محیط و هم در پیشانی،

لبه های برشی ساده و یا مارپیچ دارند. از کاربردهای این تیغچه شیار تراشی، جای خار تراشی، چرخ دنده تراشی، پله تراشی، پیشانی تراشی و … است.

اندازه ی کوچک این ابزارها در کاهش هزینه های سوخت بسیار تاثیر گذار بوده اند.

تیغه فرز پولکی یا دیسکی

وقتی در صنعت بخواهند بر روی قطعات شیارتراشی، برش یا لبه تراشی کنند از این فرز پولکی استفاده می شود. اگر در کار نیاز به شیارهای عمیق باشد باید

تیغه های برش طول زیادی داشته باشند. فرزهای پولکی با ابعاد بزرگ به صورت دو تکه ساخته می شوند و از ترکیب فولاد و فولاد تندبر استفاده می شود.

در ساخت بدنه ی این ابزارها فولاد و در ساخت لبه های برشی از فولاد تند بر استفاده می کنند و در پایان به هم وصل می کنند.

تیغه فرزهای فرم تراشی

این اینسرت های فرزکاری نوعی از تیغه های انگشتی یا غلطکی هستند که لبه های برنده ی آن را به صورت فرم دار می سازند که در صنایع برای ایجاد شکل مشابه

بر روی قطعات استفاده می شود‌. تیغه فرزهای فرم تراشی در نمونه های استاندارد و حتی سفارشی تولید می شوند که متداول ترین این تیغه ها شامل تیغه فرزهای

مدولی جهت ایجاد شیارهای چرخ دنده، تیغه های چرخ زنجیر تراش»، میل دنده تراش (ایجاد شیارهای هزارخار)، رزوه تراش و …همچنین جهت ایجاد سطوح مقعر

می توان از تیغه فرم های محدب و جهت ایجاد سطوح محدب از تیغه فرزهای مقعر در تولید قطعات استفاده کرد.

هد بورینگ یا مته لنگ

از این نوع الماس فرزکاری برای داخل تراشی استفاده می شود پیچی که بر روی این ابزار تعبیه شده جهت تعیین میزان بار یا قطر سوراخ در حال تراش می باشد.

تیغه فرزهای زاویه تراش: از این اینسرت بیشتر برای ایجاد لبه های زاویه دار، سطوح شیب دار، ایجاد فرم های نر و ماده استفاده می شود. این ابزار بر روی هر دو

فرز عمودی و افقی منطبق می شود. اطلاعات درج شده بر روی الماس فرزکاری نشانه چیست؟

بر روی اینسرت فرزکاری اطلاعاتی از قبیل حروف و اعداد مشخصی درج می شود که هر کدام بیانگر مشخصات خاصی است که در زیر به برخی از این مشخصات

اشاره می کنیم.

جنس تیغچه فرزکاری

بر روی ابزار فرزکاری حروف انگلیسی درج شده است که نشان دهنده ی جنس الماس می باشد. برخی از این حروف شامل موارد زیر است.

N بیانگر آلومینیوم با درجه سختی ۷۵، P بیانگر فولاد های معمولی با درجه ۸۰، M بیانگر فولاد های ضد زنگ با درجه سختی ۱۸۰، K بیانگر چدن با درجه سختی

۲۵۰، S بیانگر آلیاژ های مقاوم به حرارت با درجه سختی ۳۵۰ و H بیانگر فولاد های سخت با درجه سختی ۶۰ برینل می باشد.

کاربرد ابزار: حرف C در این ابزارها بیانگر کاربرد می باشد و اینکه این ابزار بیانگر لبه های پخ خورده می باشد و می تواند لبه تیز ایجاد کند. W مناسب پخ های کوچک

با زاویه ی تند، حرف S مخصوص پیشانی تراشی و T،D،V، مخصوص زاویه های خاص می باشد.

تلرانس ابزار
شکل براده شکن

اعداد: اعداد درج شده روی الماس فرزکاری به ترتیب عدد اول بیانگر سایز اینسرت، عدد دوم ضخامت اینسرت و عدد سوم بیانگر شعاع انحنای ابزار می باشد.

اما اگر بر روی ابزار اعداد ترکیبی مشاهده کردید مانند PE و MR به معنای پرداخت کاری و خشن تراشی می باشد.

قیمت الماس فرزکاری

در دنیای تراشکاری و فرزکاری قیمت ابزارهای مورد استفاده با توجه به متریال های متفاوتی تعیین می شود. الماس فرزکاری یک جزو جدانشدنی در صنایع تراشکاری

و فرزکاری است.

این محصول معمولا به صورت عمده و خرده در بازار عرضه می شود. سایز، شکل، برند و نوع الماس در قیمت گذاری مهم است.

معمولا محصولات تراشکاری و فرزکاری اگر خارجی باشند قیمت آن ها نیز تحت تاثیر ارز قرار خواهد گرفت و نوسانات ارزی در قیمت نهایی تاثیر گذار است.

اما از آنجا که در داخل کشور صنایع معتبری این ابزارهای فرزکاری را با قیمت مناسب تولید می کنند پس می توان همین ابزارها را با قیمت کمتری نسبت به نمونه های

مشابه خارجی تهیه کرد. معمولا صنایع تولید قطعات روش خرید عمده را انتخاب می کنند تا قیمت کمتری را بپردازند. البته اگر نتوانید این ابزارها را تازه خریداری کنید

می توانید نمونه های دست دوم را با قیمت پایین تری خریداری کنید.

بعضی از برندهای خارجی که اینسرت های فرزکاری را در ایران می فروشند نمایندگی دارند و با قیمت های مناسبی، با کیفیت ترین برندهای خارجی را عرضه می کنند.

برای اطلاع دقیق از قیمت تیغچه های فرز کاری می توانید به سایت های فروش ابزارهای تراشکاری و نمایندگی های معتبر مراجعه کنید و با مشاهده ابزارهای مورد نیاز

و بررسی ویژگی های آن ها نسبت به خرید اقدام کنید. شما بهتر است با توجه به نوع کار خود تیغه مناسب را خریداری کنید.
